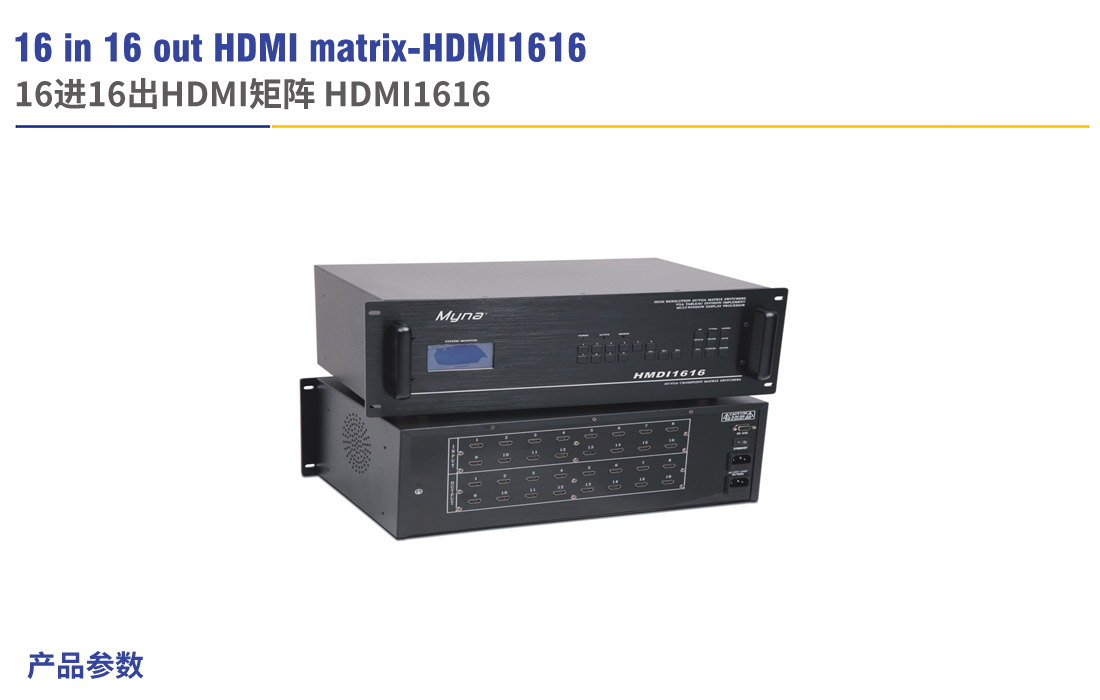

16进16出HDMI矩阵

16进16出高清HDMI矩阵,EDID处理,HDCP解密,6.5Ghz带宽,

※ 采用三星S3C2440处理器,运行速度更快,系统更稳定
※ 采用FPGA可编程逻辑阵列电路XC3S200A,性能更稳定;
※ 采用高速数字交换技术,完美解决串扰、重影与拖尾现象。100%真实重现输入信号的视频效果;
※ 采用美国4.5GHz高带宽芯片,图像特别清晰;
※ 兼容 HDMI 1.4版本,符合 HDCP 标准;
※ 支持信号时序重整, CEC, 36位真彩技术
※ 采用数字同步识别处理(DSIP)技术
※ 支持无缝集成CMMAW技术和CCSEB电源管理技术;
※ 采用3D全新蓝色矩阵式显示屏,全中文显示工作状态
※ 内置轮循切换功能,能任意设定间隔时间和通道
※ 内置32组场景存储功能,能直接在面板操作
※ 16路HDMI音视频信号输入;16路 HDMI音视频信号输出;
※ 支持蓝光DVD24/50/60fs/HD-DVD/xvYCC;
※ 支持音频格式DTS-HD/Dolby-trueHD/LPCM7.1/DTS/DOLBY-AC3/DSD;
※ 使用高品质HDMI 1.3版本的线缆,输入传输距离可达20米,输出传输距离可达30米
※ HDMI输入和输出端采用进口HDMI接口;
※ 专用端口,能直接和MYNA无线触摸屏连接,即插即用;
※ 全贴片SMD工艺,特有ESD静电保护功能;
※ MYNA系列HDMI矩阵切换器是专门为HDMI视频信号的显示切换而设计的高清智能矩阵开关设备,用于将各路HDMI视频输出通道中的任一通道上,该系列产品广泛用于大屏幕投影显示工程、电化教学、指挥控制中心、多媒体会议室等场合;
※ 本产品是具有高可靠性的智能设备,设计中采用容错技术,并采用了高抗干扰能力的通信接口电路,保证了通信的可靠性,具有红外遥控功能和RS232通信功能,用户可以方便的完成演示过程中的信号切换;
※ 本产品带有断电现现场切换记忆保护、视频同步或分离切换等功能,具备RS232通讯通讯接口,可以方便与电脑、遥控系统或各种远端控制设备(如MYNA和其他控制系统)配合使用;
※ 全球通用宽电压设计,可适应交流100~240V,50/60Hz;
※ 接口带宽 4.5GHz(-3Db)满载
※ 增益 0 dB
※ 像素带宽 225 MHz
※ 位上升时间 0.6 NS (20%--80%)
※ 位下降时间 0.6 NS (20%--80%)
※ 支持最高协议 HDMI1.4 协议
※ 切换速度 200 ns(最长时间)
※ 最大支持分辨 Normal-PC:1600x1200@60_24bit, HDPC: 1920x1200P@ 60_24bit,
※ HDTV:1920x1080P@60_36bit
HDMI视频输入
※ 接口 HDMI 接口 A 型 19 针母头
※ 数字视频电平 1.2 Vp-p
※ 最小/最大电平 0.5 V至1.0 Vp-p 无偏移
※ 阻抗 100 Ω
※ 回波损耗 <-15dB @1MHz to 1.5GHz
※ 显示数据通道 5.0 Vp-p (TTL)
※ TDR上升时间 75 PS
※ 时钟恢复 自动
HDMI视频输出
※ 接口 HDMI 接口 A 型 19 针母头
※ 数字视频电平 1.2 Vp-p
※ 最小/最大电平 0.5 V至1.0 Vp-p 无偏移
※ 阻抗 100 Ω
※ 回波损耗 <-15dB @1MHz to 1.5GHz
※ 显示数据通道 5.0 Vp-p (TTL)
※ TDR上升时间 75 PS
※ 时钟恢复 自动
RS-232控制接口
※ 串行控制接口 RS-232, 9-针母 D型 接口
※ 波特率与协议 波特率:9600, 数据位:8位, 停止位:1, 无奇偶校验位
※ 串行控制口结构 2 = TX, 3 = RX, 5 = GND
KEYBOARD控制接口 (选配)
※ 控制接口 4针凤凰座
※ 使用方式 与扩展键盘KT-B8W配套使用
※ 控制口结构 +5V=DC5V , + = DATA+, -=DATA- GND = 信号地
以太网控制接口 (选配)
※ 以太网控制接口 RJ-45母接口
※ 以太网控制协议 TCP/IP
※ 以太网控制速率 自适应10M或100M,全双工或半双工
规格
※ 电源 100VAC ~ 240VAC, 50/60 Hz, 国际自适应电源
※ 温度 储存、使用温度: -20°~ +70°C
※ 湿度 储存、使用湿度:10% ~ 90%
